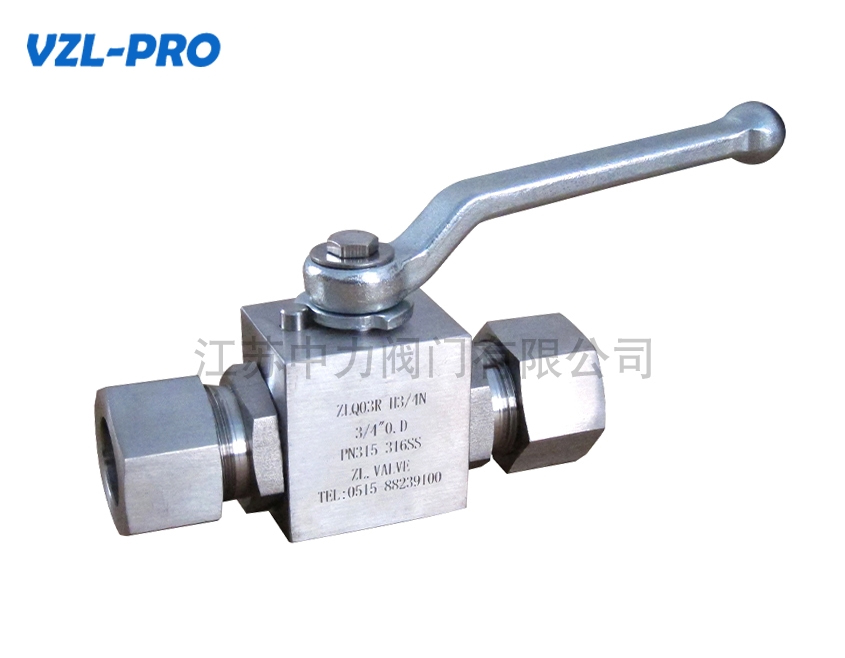

卡套式高压球阀

卡套式高压球阀

  • 所属分类:球阀/高压球阀
  • 发布日期:2022-04-15 09:42:08
24小时免费咨询热线:13407516818
  • 产品概述



 卡套式高压球阀阀体铸造采用先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。可设置90°开关定位机构,根据需要加锁以防止误操作,驱动方式:手动、电动、气动。
一、卡套式高压球阀的主要参数:
1、产品品牌:江苏中力
2、型号:Q61F
3、公称口径:DN8-DN80
4、公称压力:到70MPa
5、连接方式:螺纹、法兰、卡套、球形接头、焊接
6、阀体材质:碳钢、不锈钢
7、适用范围:气体、燃气、水、油品、液化气、食品、制药、给排水、市政的领域
二、卡套式高压球阀的主要特点:
1.流体阻力小,其阻力系数与同长度的管段相等。
2.结构简单、体积小、重量轻。
3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空、高压力都可应用。
三、卡套式高压球阀的安装和保养:
1、球阀前后管线已准备好,前后管道应同轴,密封面应平行
2、核对球阀的标志,查明球阀完好无损,将阀全开全闭数次证实其工作正常。
3、把阀前后管线吹扫干净,清除掉管道内的油污,焊渣和一切其它杂质。
4、管道应能承受卡套式高压球阀的重量,否则管道上必须配有适当的支撑。
5、拆去球阀两端连接的保护件。
6、把阀装上管线,阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。
7、检查高压卡套球阀阀孔清除可能有的污物,清洗阀孔,阀座与球之间即使微小颗粒异物能会损伤阀座密封面。
8、连接气动管线操作驱动器启,闭球阀数次,应灵活无滞涩,证实其工作正常。
9、按管路设计要求对管道与阀间的密封性能检查
四、卡套式高压球阀产品特点:
1、工作压力大于50MPa,采用绕球芯旋转90度开启或关闭
2、高压卡套球阀通体高压锻打而成
3、填料密封性能随介质压力上升而增强
4、自我密封性能特强,所有部件都做高强度处理,通过探伤检测,压力测试,保证每一台产品安全合格
5、卡套式高压球阀可用于超高压液体,超高压气体或其混合物,如超高压试压台,气压泵,液压泵,深海探测仪等行业
