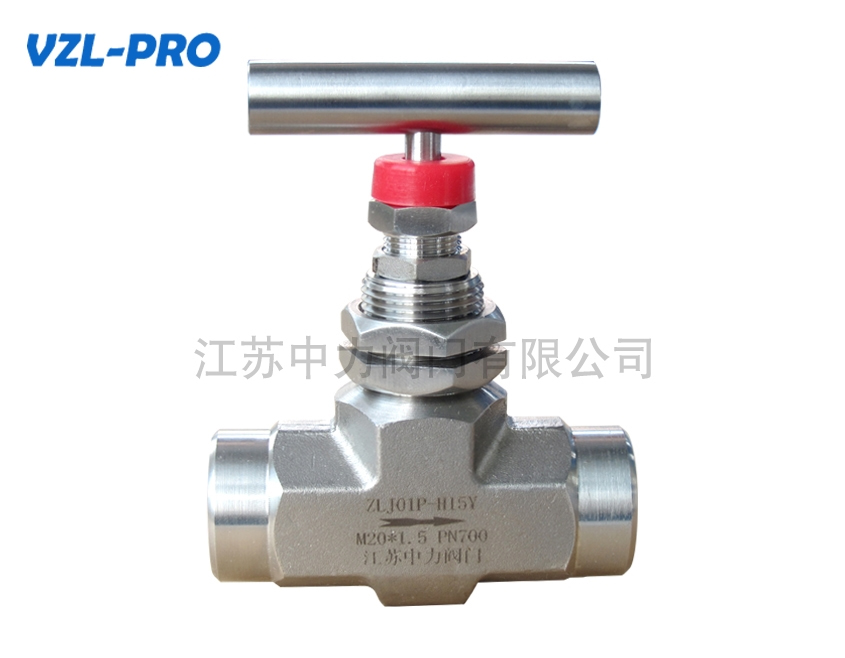

江苏中力阀门生产的面板式高压针阀结构特点新颖独特,针阀坚固耐用,使用寿命长,操作简单,运行可靠,开关灵活,具有防止松动的结构设计使得阀门运行开关中更安全。广泛用于火电厂、核电站，石油化工系统。每一道工艺环节均参照国外ASTM A404标准。面板式高压针阀主体及高温付件均采用锻造，符合低进高出的设计规范和流通形式。部分阀设有锁定销结构.阀芯和阀座堆焊司太立合金，阀杆和阀芯为分体式结构，阀门在半关闭时阀芯和阀座不产生旋转摩擦，延长阀门使用寿命。同时阀杆具有反向密封功能，密封填料不带压工作。阀门出厂前每只阀均经水压强度试验(1.5倍额定压力),然后过氮气密封试验(0.3额定压力).螺丝从1/4"至2"英寸，螺纹可选NPT ZG G UNF ISO等。

一、面板式高压针阀主要参数：

1、型号：ZLJ01P-H15Y

2、公称口径：DN6-DN80

3、压力:40MPa-100MPa

4、材质：不锈钢、碳钢

二、面板式高压针阀产品介绍：

   不锈钢面板式超高压针阀是一种微调阀，其阀塞为针形，主要用作调节气流量。微调阀要求阀口开启逐渐变大，从关闭到开启能连续细微地调节。针形阀塞即能实现这种功能。针形阀塞一般用经过淬火的钢制长针，而阀座是用锡、铜等软质材料制成。阀针与阀座间的密封是依靠其锥面紧密配合达到的。阀针的锥度有1：50和60锥角两种，锥表面要经过精细研磨。阀杆与阀座间的密封是靠波纹管实现的。

三、面板式高压针阀结构介绍：

1、便于架装的安装孔设计，同时提供便于盘装的面板穿板，螺母设计

2、可靠的密封压盖螺母锁定装置，保证阀门在非正常工作下的安全运行。

3、非旋转阀芯设计，防止阀芯与阀座接触时密封面产生擦伤和划痕。

4、密封填料函螺母通过支撑垫圈挤压填料，延长填料的寿命。

四、面板式高压针阀的安装注意事项：

1、面板式高压针阀安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。

3、对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验持续的时间符合GB50243的要求。
